Cách đọc ký hiệu trên dây cáp điện

Thông thường, trên các loại dây điện, dây cáp điện sẽ có in thông số lên vỏ bọc của dây dẫn. Qua các ký hiệu trên dây dẫn sẽ giúp các bạn hiểu về loại dây đã, đang và sẽ sử dụng. Trong phần này, Thiết bị điện Hoàng Chiến sẽ giới thiệu về cách đọc ký hiệu trên dây cáp điện.

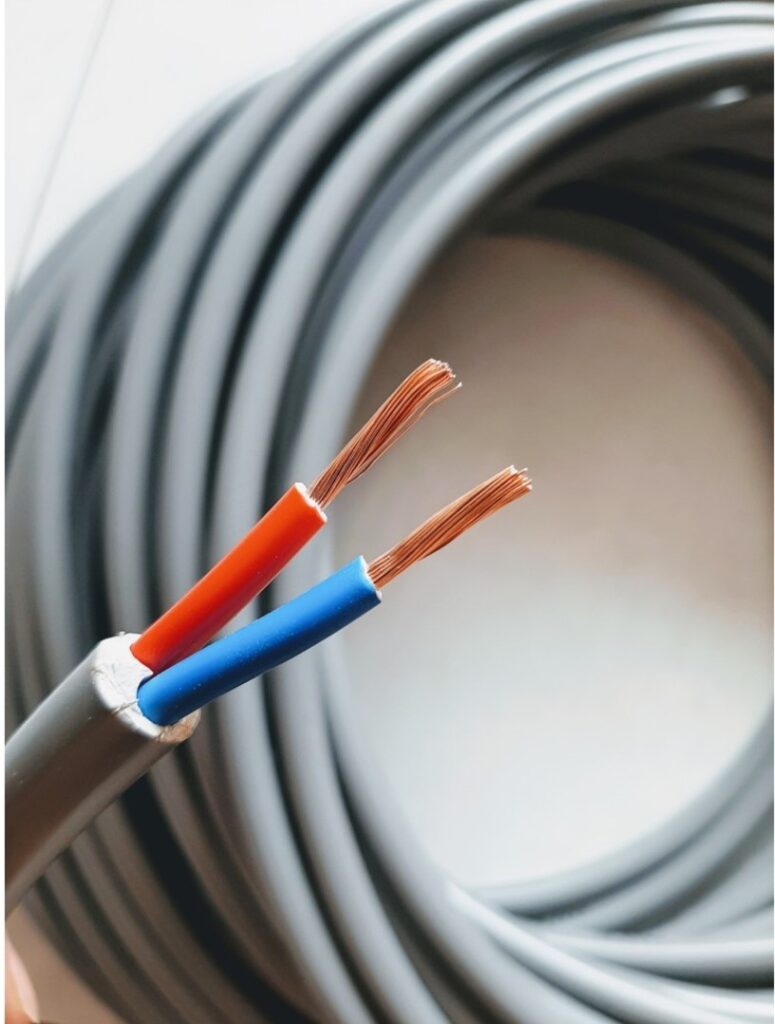

Ký hiệu chung trên dây cáp điện

Có rất nhiều loại dây dẫn và cáp điện; ngoài ra còn nhiều thương hiệu dây dẫn điện. Tuy nhiên sẽ có những ký hiệu trên dây dẫn tương tự như nhau.

Trên dây dẫn sẽ có 1 số ký hiệu mà mọi người thường thấy khi mua dây cáp điện. Cụ thể bao gồm:

Các ký hiệu về chất liệu dây dẫn

  • Al: ký hiệu của nhôm
  • Cu: ký hiệu của đồng
  • PVC: dây dẫn này được bọc nhựa PVC
  • XLPE: chất liệu dùng để cách điện giữa các pha của dây điện, cáp điện
  • Sehh/Se/S: bán dẫn cách điện
  • DATA: phần giáp giữa 2 lớp băng bằng nhôm (áp dụng với cáp 1 lõi)
  • DSTA: giáp băng thép bảo vệ.

Ký hiệu về thương hiệu

Ngoài ra, thông thường trên dây cáp điện sẽ được in các thương hiệu về nhà sản xuất. Cụ thể có những hãng lớn như sau:

  • Cadivi
  • Cadi-Sun
  • Daphaco – Lion
  • Dây điện Trần Phú
  • Goldcup

Các ký hiệu khác

  • ISO…, TCVN…, JIS…, AS/NZS…: các loại tiêu chuẩn cho loại dây dẫn này.
  • E: lớp tiếp địa
  • 300/500V, 600V, 450/750V, 0,6/1kV…: mức điện áp hoạt động
  • 20A: 20 ampe là mức tối đa
  • 1P, 2P, 3P: tương ứng điện áp 1 pha, 2 pha và 3 pha

Cách đọc ký hiệu cụ thể

Trong phần này, Thiết bị điện Hoàng Chiến sẽ lấy ví dụ cụ thể về cách đọc các ký hiệu trên một vài loại dây và cáp điện cụ thể.

Dây cáp điện có ký hiệu CADIVI – CVV 3×10 – 300/500V – TCVN 6610 – 4 – T

Dòng dây dẫn điện Cadivi là một thương hiệu lớn về cáp và dây điện nổi tiếng tại Việt Nam. Thiết bị điện Hoàng Chiến sẽ lấy một ví vụ về cách đọc ký hiệu trên dây cáp CADIVI – CVV 3×10 – 300500V – TCVN 6610 – 4 – T.

Cách đọc ký hiệu trên dây cáp CADIVI – CVV 3×10 – 300/500V – TCVN 6610 – 4 – T cụ thể như sau:

  • CADIVI: thương hiệu của loại dây cáp điện là dòng dây của Cadivi
  • CVV: bao gồm: chữ C đầu tức là Cu, tức chất liệu đồng. Chữ V đầu tiên: lớp cách điện PVC, lớp này bọc cách điện giữa các lõi. Chữ V thứ 2: PVC, tức hiểu là vỏ bọc ngoài cùng là nhựa PVC.
  • 3×10: số 3 được hiểu như số lượng lõi, ở đây là 3 lõi (core). 10 là tiết diện của mỗi lõi, mỗi lõi có tiết diện 10mm
  • 300/500V: mức điện áp hoạt động, hay cụ thể là dòng dây hạ thế. Theo IEC là Uo/U (Um); trong đó Uo: điện áp định mức ở mức 50Hz (tần số công nghiệp) giữa dây dẫn của cáp với mặt đất/ lắp bọc kim loại mà cáp có thể chịu được. U: là điện áp định mức ở mức 50Hz (tần số công nghiệp) giữa điện áp pha (các dây dẫn với nhau) mà cáp hạ thế này có thể chịu được. Còn Um: mức điện áp tối đa mà cáp có thể chịu được
  • TCVN 6610: đây là loại tiêu chuẩn mà dây cáp này đã được kiểm định.

Ký hiệu trên dây cáp 0.61/kv-Cu/XLPE/PVC/DSTA/PVC 3Cx50+1Cx35mm

Lấy ví dụ trên dây dẫn có ký hiệu 0.61/kv-Cu/XLPE/PVC/DSTA/PVC 3Cx50+1Cx35mm; chúng ta có thể hiểu như sau:

  • 0.6/1kV: mức điện áp hoạt động, hay cụ thể là dòng dây hạ thế. Tương tự cách lý giải trên dây CVV của Cadivi ở trên.
  • Cu: dây lõi đồng
  • XLPE: cách điện XLPE
  • PVC: Lớp lót bằng PVC
  • DSTA: giáp băng thép bảo vệ
  • PVC: lớp vỏ bên ngoài bọc nhựa PVC
  • 3Cx50+1Cx35: tổng quan, có thể hiểu đây là loại dây có 3 lõi giống nhau tiết diện 50mm2; 1 lõi 35mm2. C ở đây là core, tức là lõi (ruột); C này không được hiểu là viết tắt của Cu, tức là đồng.

 Cách nhận biết độ dài của dây dẫn dựa vào ký hiệu

Ngoài các ký hiệu thể hiện về đặc trưng của dòng dây dẫn điện thì thường phía đối diện của những ký hiệu về đặc trưng này có những ký hiệu về con số. Dựa vào những ký hiệu phía sau này sẽ giúp chúng ta nhận biết được nhà cung cấp thiết bị điện có gian lận hay không. Thực vậy, khi mua dây cáp điện, cáp điều khiển với số lượng nhỏ hay không theo cuộn; thông thường các đại lý, đơn vị cung ứng sẽ phải cắt dây ra. Sau khi giao hàng đến đơn vị cần mua dây cáp điện thì phải kiểm tra; tuy nhiên nhiều người mới sẽ không biết có đủ chiều dài cần thu mua hay không?

Thiết bị điện Hoàng Chiến sẽ giới thiệu cách dựa vào ký hiệu trên dây dẫn, cáp điều khiển ở mặt sau để kiểm tra. Lấy ví dụ ở hình trên; chúng ta sẽ thấy dòng dây điện thường sẽ có ký hiệu độ dài theo cuộn. Với Cadi-Sun thì thường là có ký hiệu XXm, hình trên là 99 mét. Còn đối với Cadivi thường ký hiệu dài hơn; ví dụ như hình bên dưới là 4862m.

Việc nhận biết chiều dài dây dẫn điện nhanh nhất chính là lấy con số này ở 2 đầu dây cáp điện trừ đi cho nhau. Kết quả này sẽ cho ra chiều dài của đoạn dây điện. Mỗi hãng sản xuất dây và cáp điện thông thường đều có ký hiệu này giúp khách hàng thuận tiện trong việc nhanh chóng nhận biết được chiều dài dây dẫn. Những con số này được in thứ tự và cách đều nhau là 1m.

Tuy nhiên, trên 1 số loại dây dẫn có kích thước nhỏ; những dòng thông tin về chiều dài sẽ không được in. Do đó, Thiết bị điện Hoàng Chiến khuyến khích với khách hàng nếu có mua dây dẫn điện có tiết diện nhỏ, số lượng ít thì nên mua nguyên cuộn (độ dài 100m mỗi cuộn) hoặc lựa chọn công ty thiết bị điện uy tín.

Tổng kết

Qua những thông tin trên, Thiết bị điện Hoàng Chiến hi vọng đã mang đến vài thông tin cho quý khách dễ dàng nhận biết được loại dây dẫn điện bằng các ký hiệu. Ngoài ra còn có thể nhanh chóng biết được chiều dài dây dẫn sau khi đặt mua. Với nhiều năm kinh nghiệm trong việc cung ứng các loại dây cáp điện của nhiều thương hiệu lớn; chúng tôi sẵn sàng tư vấn và báo giá miễn phí dây cáp điện, cáp điều khiển, cáp tín hiệu. Các sản phẩm của chúng tôi đều chính hãng, xuất xứ rõ ràng và chiết khấu cao nhất tại Bình Dương. Chi tiết xin vui lòng liên hệ với chúng tôi qua thông tin bên dưới.
